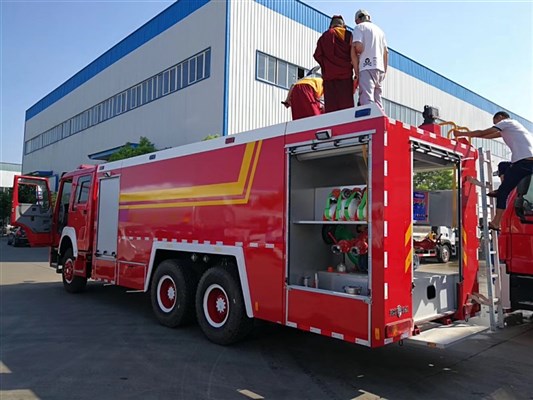

重汽豪沃16吨沫消防车
基本参数
参考价：￥0.00-0.00万
|
一、 底 盘
型 号：ZZ5347V4647E5
驱动型式：6×4
轴 距：4600+1350mm
最高车速： 90km/h
发动机型号： D10.38-50(国五)（柴油）
功 率：276kW
整车尺寸：10075*2500*3650（mm）
二、 驾乘室
结 构：平头、四开门双排驾驶室
座位设置：前排2人(含驾驶员)，后排4人
设 备：除原车设备外，加装有100W警报器、回转警灯开关、取力器控制开关及指示灯。
三、 容 罐
容 量：水:12000kg 泡沫：4000Kg
材 质：优质碳钢板
结 构：钢板焊接式，内设防荡板
设 备：22个人口孔，带有快速锁紧及开启装置
22个溢流装置
22个液位指示器
22个排污口，手动阀控制
技术要求：符合GA39的有关规定
四、 消防泵及管路系统
型 号：CB10/60
流 量： 低压 60L/s
压 力： 低压1.0Mpa
引水时间：≤50s
安装形式：后置式
v 管路系统
外进水管路：泵后侧有1个外进水口，其管径Φ150mm，接外吸管，内扣
接口（闷盖密封）；吸水管Φ150×4m(2根)。
内进水管路：1个Φ150mm的后进水，由罐体进入消防泵，装1只Φ150mm
蝶阀，连接液罐与水泵。
出水管路：※2个Φ80mm球阀和2个Φ65mm球阀控制的常压出水口；
两侧有2个Φ65mm球阀控制的中压出水口；
※ 1个Φ89mm的炮管路，采用Φ80mm挠性接头，并用Φ80mm
球阀控制。
注水管路：※ 1个Φ50mm的内注水管路，可通过水泵直接向罐内注水；
※ 在车身两侧各有1个外注水口。
放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
泡沫比例混合器： 型式：环泵式 混合比：6%
五、 消防炮
型 号：PL48
流 量：48L/s
射 程：水≥60m 泡沫≥55 m
压 力：1.0Mpa
回转角度：水平≥270°，俯仰-20°～70°
六、 器材箱及泵房
材 质：骨架为优质型钢
结 构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。
开 门：器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。
器材布置原则
v 按战斗编成和战斗展开设计器材集成；
v 按人体工程学原理设计各种器材托架；
v 按使用逻辑关系和使用频率放置器材；
v 站在地面或踏板上2个动作内取用任何器材。
器材布置特点
v 可配备铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理，空间利用率>80%。
v 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。
七、 翻转踏板
材 质: 优质Q235A钢材；蒙皮为花纹铝板。
结 构：采用弹簧和门止口双重锁定，安全可靠。
八、 电器系统
牌照灯座：符合GB4785的规定，满足牌照照明需要。
驾驶室顶部：配备长排豪华警灯,警报器功率为100W；警报器、警
灯、爆闪灯电路为独立式附加电路，控制器安装在驾驶室内。
安全标志灯：下部两侧各安装4具标志灯，两侧各一只转向灯，配有示廓灯。
九、 总体技术要求
1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合GB7956《消防车性能要求及试验方法》的规定；
3、 液罐质量符合GA39的规定;
4、 整车外观美观大方,平整度符合GA39的规定;
5、 所有粘接平整牢固，符合企标规定。
6、 所有焊接牢固、焊后打磨光整。
随车器材表
|
类 别 |
序号 |
泡沫消防车 |
数量 |
单位 |
备 注 |
|
器材名称 |
|||||
|
随车技术文件 |
1 |
消防车使用说明书 |
1 |
本 |
|
|
2 |
消防车器材配置表 |
1 |
单 |
|
|
|
3 |
汽车底盘使用说明书 |
1 |
本 |
|
|
|
4 |
汽车底盘合格证 |
1 |
单 |
|
|
|
5 |
消防泵使用说明书 |
1 |
本 |
|
|
|
6 |
随车附件（工具） |
1 |
套 |
原底盘随车附件、工具 |
|
|
灭 火 器 材 |
1 |
消防吸水管 |
2 |
根 |
4000mm×2 |
|
2 |
滤水器 |
1 |
件 |
|
|
|
3 |
分水器 |
1 |
件 |
|
|
|
4 |
集水器 |
1 |
件 |
|
|
|
5 |
∈65×20m水带 |
8 |
盘 |
常压 |
|
|
6 |
∈80×20m水带 |
4 |
盘 |
常压 |
|
|
7 |
异径接口 |
2 |
件 |
|
|
|
8 |
异型接口 |
1 |
件 |
|
|
|
9 |
消防大斧 |
1 |
件 |
|
|
|
10 |
水带包布 |
4 |
件 |
|
|
|
11 |
护带桥 |
1 |
副 |
|
|
|
12 |
水带挂钩 |
4 |
件 |
|
|
|
13 |
地上消火栓扳手 |
1 |
件 |
|
|
|
14 |
地下消火栓扳手 |
1 |
件 |
|
|
|
15 |
吸水管扳手 |
2 |
件 |
|
|
|
16 |
消防水枪 |
2 |
支 |
直流开关开花各一支 |
|
|
17 |
消防桶 |
1 |
个 |
|
|
|
18 |
空气泡沫枪 |
1 |
支 |
|
|
|
破拆救生工具 |
1 |
灭火器 |
1 |
件 |
|
|
2 |
铁锹 |
1 |
件 |
|
|
|
3 |
消防腰斧 |
1 |
件 |
|
|
|
4 |
丁字镐 |
1 |
件 |
|
|
|
5 |
铁铤 |
1 |
件 |
|
| 产品主要技术资料 | |||
| 产品名称： | 外型尺寸（mm）： | X X | |
| 底盘型号： | 货厢尺寸（mm）： | X X | |
| 总 质 量 （kg）： | 接近/离去角（°）： | ||
| 额定质量（kg）： | 前悬/后悬（mm）： | ||
| 整备质量（kg）： | 最高车速（km/h）： | ||
| 排放标准： | |||
| 底盘参数 | |||
| 底盘型号： | 燃油种类： | ||
| 轴 数： | 前 轮 距（mm）： | ||
| 轴 距（mm）： | 后 轮 距（mm）： | ||
| 前排乘客： | 弹簧片数： | ||
| 轮 胎 数 ： | 轴 荷： | ||
| 轮胎规格： | |||
| 发动机参数 | |||
| 发动机型号 | 发动机生产企业 | 排量（ml） | 功率（kw） |
| 其它资料 | |||
| ※ 详细资料及图片请直接与我公司联系，以上产品介绍仅作参考，定车请以合同内容为准。 ※ 全国销售热线：15272859980 |
